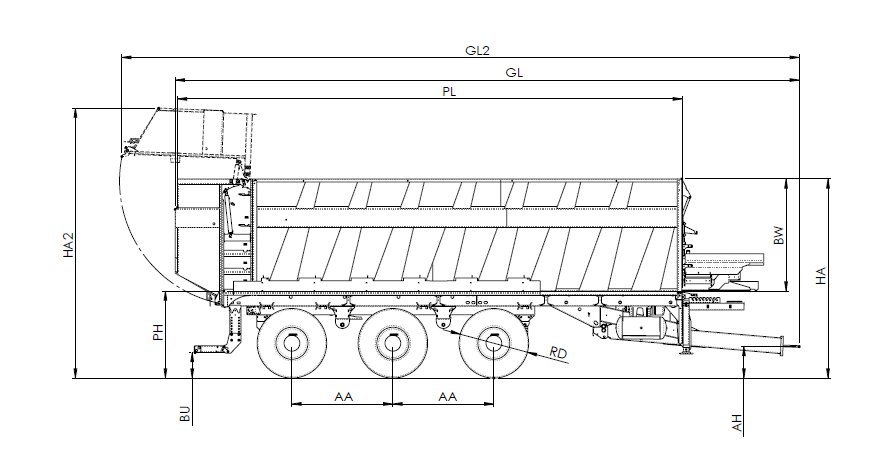

Abmessungen TR 34090 PP+

bei serienmäßiger Bereifung

Gesamtlänge (mm) GL 11000
Muldenlänge innen (mm) PL 9000
Rahmenlänge (mm) RL 10200
Plattformhöhe (mm) PH 1550
Rahmenhöhe Rahmenunterkante (mm) RU xx
Bodenfreiheit Unterfahrschutz hinten (mm) BU 550
Anhängehöhe (mm) AH 500 - 1150
Gesamthöhe bei Serienaufbau 2000 mm (mm) HA 3550
Gesamthöhe Aufbau 2300 mm (mm) HA2000 3850
Unterkante hydraulische Rückwand (mm) HR 1400

 Satz- und Druckfehler vorbehalten. Maße und Gewichte unverbindlich.
