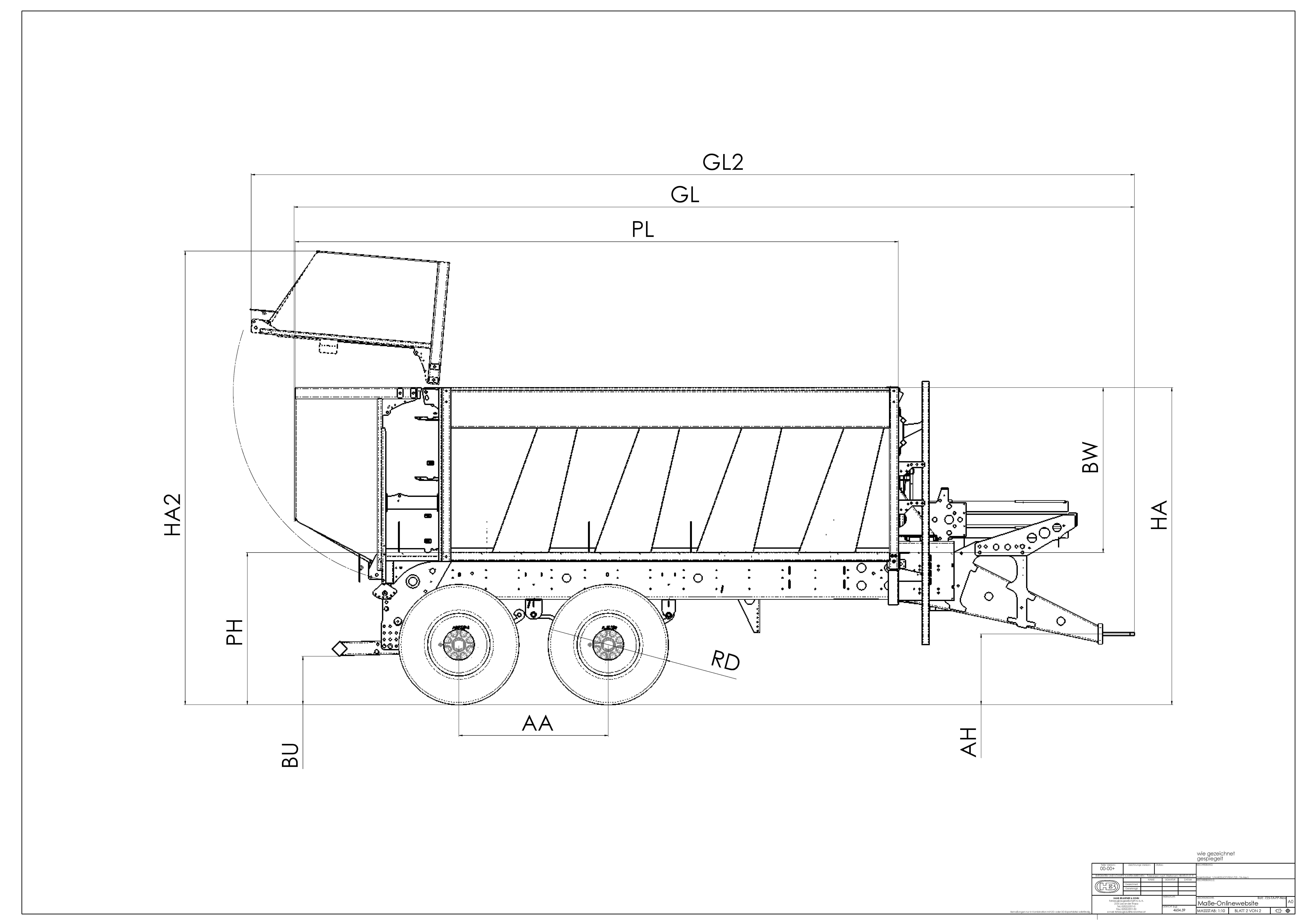

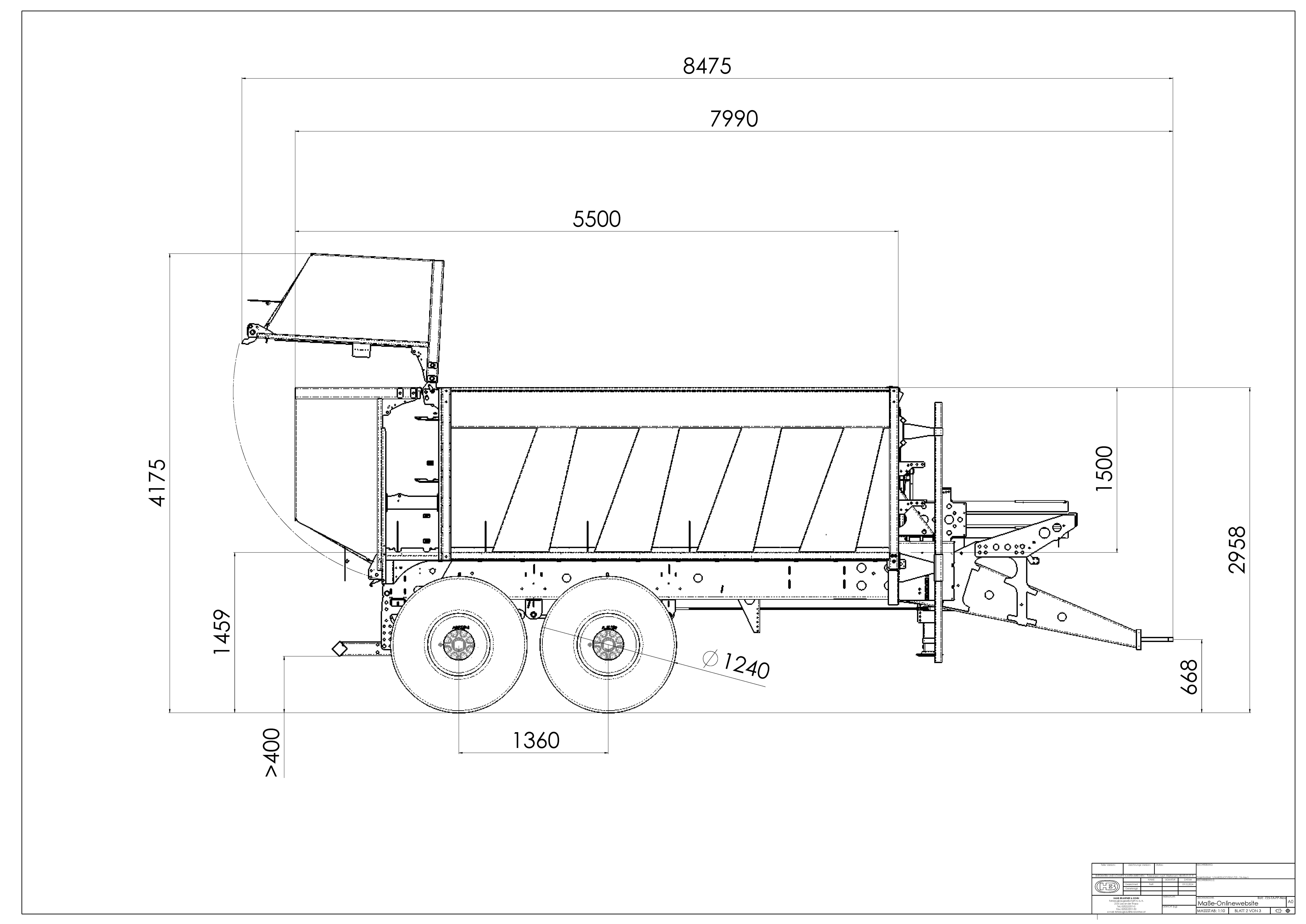

Abmessungen TA 16055 PP+
bei serienmäßiger Bereifung
| Gesamtlänge (mm) | GL | 7500 |
| Muldenlänge innen (mm) | PL | 5500 |
| Rahmenlänge (mm) | RL | 7070 |
| Plattformhöhe (mm) | PH | 1335 |
| Rahmenhöhe Rahmenunterkante (mm) | RU | 905 |
| Bodenfreiheit Unterfahrschutz hinten (mm) | BU | 405 |
| Anhängehöhe (mm) | AH | 350 - 1000 |
| Gesamthöhe bei Serienaufbau 1500 mm (mm) | HA | 2835 |
| Gesamthöhe Aufbau 2000 mm (mm) | HA2000 | 3335 |
| Unterkante hydraulische Rückwand (mm) | HR | 1175 |
Satz- und Druckfehler vorbehalten. Maße und Gewichte unverbindlich.
