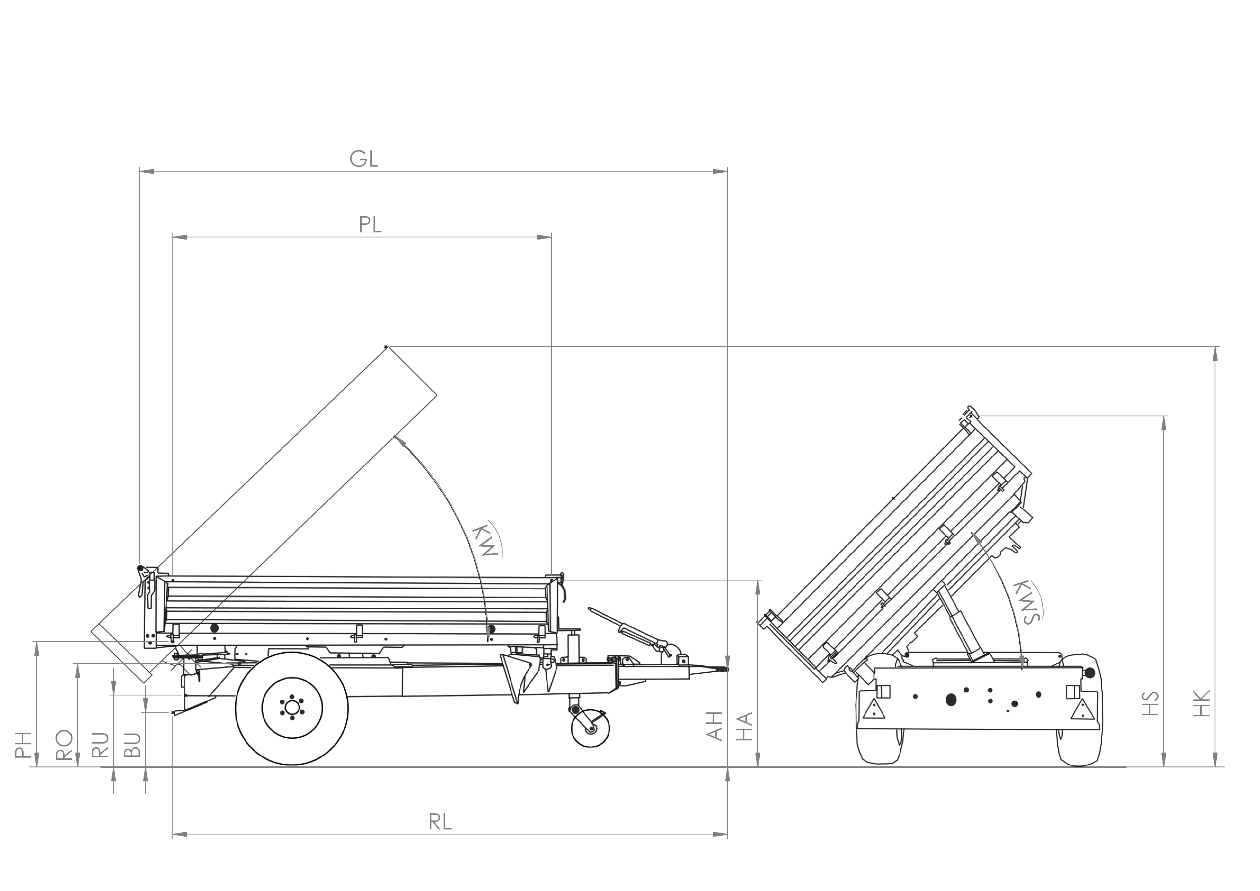

Abmessungen E 6040
bei serienmäßiger Bereifung
| Gesamtlänge (mm) | GL | 5800 |
| Plattformlänge innen (mm) | PL | 4070 |
| Rahmenlänge (mm) | RL | 5740 |
| Plattformhöhe (mm) | PH | 1020 |
| Rahmenhöhe Rahmenoberkante (mm) | RO | 760 |
| Rahmenhöhe Rahmenunterkante (mm) | RU | 520 |
| Bodenfreiheit Unterfahrschutz hinten (mm) | BU | 380 |
| Anhängehöhe (mm) | AH | 700 |
| Gesamthöhe bei Serien BW (mm) | HA | 1570 |
| Gesamthöhe AW 400 mm (mm) | HA400 | 1970 |
| Gesamthöhe AW 600 mm (mm) | HA600 | 2170 |
| Gesamthöhe nach hinten aufgekippt bei Serien BW (mm) | HK | 4370 |
| Gesamthöhe nach hinten aufgekippt (AW 400 mm) (mm) | HK400 | xx |
| Gesamthöhe nach hinten aufgekippt (AW 600 mm) (mm) | HK600 | xx |
| Gesamthöhe seitlich aufgekippt Serien BW (mm) | HS | 3050 |
| Gesamthöhe seitlich aufgekippt (AW 400 mm) (mm) | HS400 | xx |
| Gesamthöhe seitlich aufgekippt (AW 600 mm) (mm) | HS600 | xx |
| Kippwinkel nach hinten (°) | KW | 45 |
| Kippwinkel seitlich (°) | KWS | 45 |
Satz- und Druckfehler vorbehalten. Maße und Gewichte unverbindlich.
